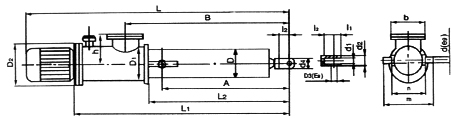

| DYTZW(Ⅱ)型整體直式電液推桿外形尺寸及安裝尺寸： |
 |
|
|
|
| DYTZW(Ⅱ)型整體直式電液推桿技術參數（選型表）： |
型號 |
額定輸出力
（10N） |
額定速度
（mm/s） |
電機型號 |
行程制造范圍
（mm） |
行程制造范圍
（mm） |
推力 |
拉力 |
推速 |
拉速 |
DYTZWⅡ100-/160 |
100 |
70 |
160 |
200 |
Y802-4-0.75KW |
50-600 |
80-160 |
DYTZWⅡ300-/120 |
300 |
210 |
120 |
180 |
Y802-4-0.75KW |
50-600 |
40-120 |
DYTZWⅡ500-/120 |
500 |
350 |
120 |
180 |
Y90S-4-1.1KW |
50-600 |
40-120 |
DYTZWⅡ700-/100 |
700 |
490 |
100 |
130 |
Y90S1-4-1.1KW |
50-1500 |
20-100 |
DYTZWⅡ1000-/100 |
1000 |
750 |
100 |
130 |
Y90L-4-1.5KW |
50-1500 |
20-100 |
DYTZWⅡ1750-/90 |
1750 |
1300 |
90 |
115 |
Y100L1-4-2.2KW |
50-1500 |
10-90 |
DYTZWⅡ2500-/90 |
2500 |
2050 |
90 |
115 |
Y100L2-4-3KW |
50-1500 |
10-90 |
DYTZWⅡ3000-/90 |
3000 |
2500 |
90 |
115 |
Y100L2-4-3KW |
50-1700 |
10-90 |
DYTZWⅡ4000-/80 |
4000 |
2950 |
80 |
100 |
Y112M-4-4KW |
50-1700 |
10-80 |
|
注：1、上列表中所列電機的電壓等級為380V，防護等級為IP44，絕緣等級為B級。
2、超出表列的行程制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。
3、表中速度范圍為水平使用時的范圍，向上或向下使用的速度均為水平使用的二分之一。
4、表中所列的典型號及功率，知該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。 |
|
| DYTZW(Ⅱ)型整體直式電液推桿外形尺寸安裝尺寸 |
型號（I） |
外形尺寸 |
|
L |
L1 |
L2 |
B |
D |
D1 |
D2 |
h |
|
型號（I） |
安裝尺寸 |
|
A |
l1 |
l2 |
d(e9) |
M |
n |
d1 |
d2 |
d3(e10) |
d4 |
|
DYTZWⅡ100-/160 |
905+S |
645+S |
330+S |
420+S |
150 |
160 |
200 |
140 |
|
|
200+S |
20 |
40 |
20 |
195 |
145 |
20 |
40 |
12 |
40 |
|
DYTZWⅡ300-/120 |
905+S |
645+S |
330+S |
420+S |
150 |
160 |
200 |
140 |
|
|
200+S |
20 |
40 |
20 |
195 |
145 |
20 |
40 |
12 |
40 |
|
DYTZWⅡ500-/120 |
930+S |
645+S |
330+S |
420+S |
150 |
160 |
200 |
140 |
|
|
200+S |
20 |
40 |
20 |
195 |
145 |
20 |
40 |
12 |
40 |
|
DYTZWⅡ700-/100 |
950+S |
665+S |
350+S |
440+S |
150 |
160 |
200 |
140 |
|
|
200+S |
20 |
60 |
30 |
195 |
145 |
20 |
40 |
16 |
40 |
|
DYTZWⅡ000-/100 |
950+S |
665+S |
350+S |
440+S |
150 |
160 |
200 |
140 |
|
|
200+S |
20 |
60 |
30 |
195 |
145 |
20 |
40 |
16 |
40 |
DYTZWⅡ1750-/90 |
1020+S |
700+S |
385+S |
475+S |
150 |
160 |
250 |
140 |
|
|
250+S |
20 |
70 |
30 |
210 |
150 |
40 |
64 |
20 |
50 |
|
DYTZWⅡ2500-/90 |
1020+S |
700+S |
385+S |
475+S |
150 |
160 |
250 |
140 |
|
|
250+S |
20 |
70 |
30 |
210 |
150 |
40 |
64 |
20 |
50 |
|
DYTZWⅡ3000-/90 |
1020+S |
700+S |
385+S |
475+S |
150 |
160 |
250 |
140 |
|
|
250+S |
20 |
70 |
30 |
210 |
150 |
40 |
64 |
20 |
50 |
DYTZWⅡ4000-/80 |
1040+S |
700+S |
385+S |
475+S |
150 |
160 |
250 |
140 |
|
|
250+S |
20 |
70 |
40 |
210 |
150 |
40 |
64 |
20 |
50 |
|
|
